RFID系統工作原理及其結構（圖）

　　一套完整的RFID系統, 是由閱讀器(Reader)與電子標簽(TAG)也就是所謂的應答器(Transponder)及應用軟件系統三個部份所組成, 其工作原理是Reader 發射一特定頻率的無線電波能量給Transponder, 用以驅動 Transponder電路將內部的數據送出，此時 Reader 便依序接收解讀數據, 送給應用程序做相應的處理。

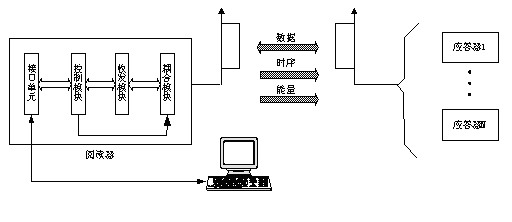

圖1.RFID系統的基本組成

     以RFID 卡片閱讀器及電子標簽之間的通訊及能量感應方式來看大致上可以分成, 感應偶合(Inductive Coupling) 及后向散射偶合(Backscatter Coupling)兩種, 一般低頻的RFID大都采用第一種式, 而較高頻大多采用第二種方式。

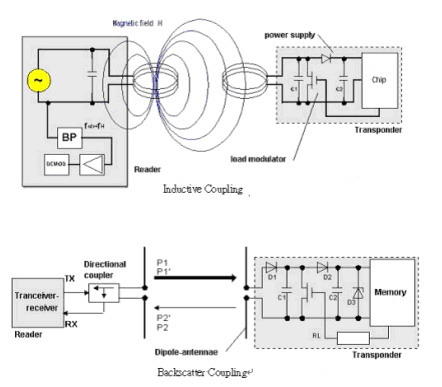

圖2.RFID 卡片閱讀器及電子標簽之間的通訊及能量感應方式

     閱讀器根據使用的結構和技術不同可以是讀或讀/寫裝置，是RFID系統信息控制和處理中心。閱讀器通常由耦合模塊、收發模塊、控制模塊和接口單元組成。閱讀器和應答器之間一般采用半雙工通信方式進行信息交換，同時閱讀器通過耦合給無源應答器提供能量和時序。 在實際應用中，可進一步通過Ethernet或WLAN等實現對物體識別信息的采集、處理及遠程傳送等管理功能。應答器是RFID系統的信息載體，目前應答器大多是由耦合原件（線圈、微帶天線等）和微芯片組成無源單元。

應答器通常包含：

　a.天線:用來接收由閱讀器送過來的信號,并把所要求的數據送回給閱讀器。

　b.AC /DC電路:把由卡片閱讀器送過來的射頻訊號轉換成DC電源,并經大電容儲存能量,再經穩壓電路以提供穩定的電源。

　c.解調電路:把載波去除以取出真正的調制信號。

　d.邏輯控制電路:譯碼閱讀器所送過來的信號, 并依其要求回送數據給閱讀器。

　e.內存:做為系統運作及存放識別數據的位置。 　　　　　　　

  f.調制電路: 邏輯控制電路所送出的數據經調制電路后加載到天線送給閱讀器。

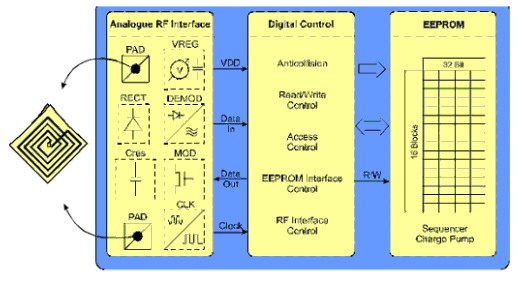

圖3.標簽結構

閱讀器通常包含：

　a.天線:用來發送無線信號給Tag,并把由Tag響應回來的數據接收回來. 　

  b.系統頻率產生器:產生系統的工作頻率.

　c.相位鎖位回路(PLL):產生射頻所需的載波信號

　d.調制電路:把要送給Tag的信號加載到載波并送給射頻電路送出.

　e.微處理器:產生要送給Tag信號給調制電路,同時譯碼Tag回送的信號, 并把所得的數據回傳給應用程序,若是加密的系統還必需做加解密操作.

　f.存儲器:存儲用戶程序和數據

　g.解調電路: 解調tag送過來的微弱信號,再送給微處理器處理.

　h.外設接口:用來和計算機聯機

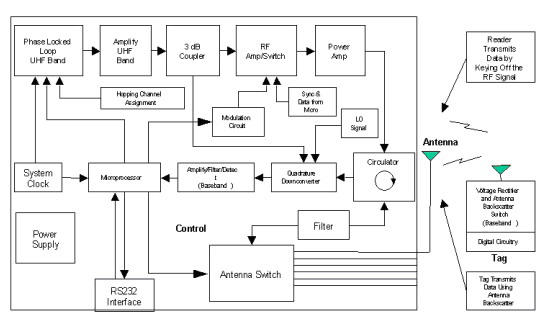

圖4.閱讀器系統方塊圖

應用軟件系統通常包含：

　a.硬件驅動程序:連接、顯示及處理卡片閱讀器操作。

　b.控制應用程序:控制卡片閱讀機的運作,接收讀卡所回傳的數據,并作出相對應的處理，如開門、結帳、派遣、記錄...等。

　c.數據庫:儲存所有Tag相關的數據,供控制程序使用。

來源：上海阿法迪（RFID）智能標簽系統技術有限公司
